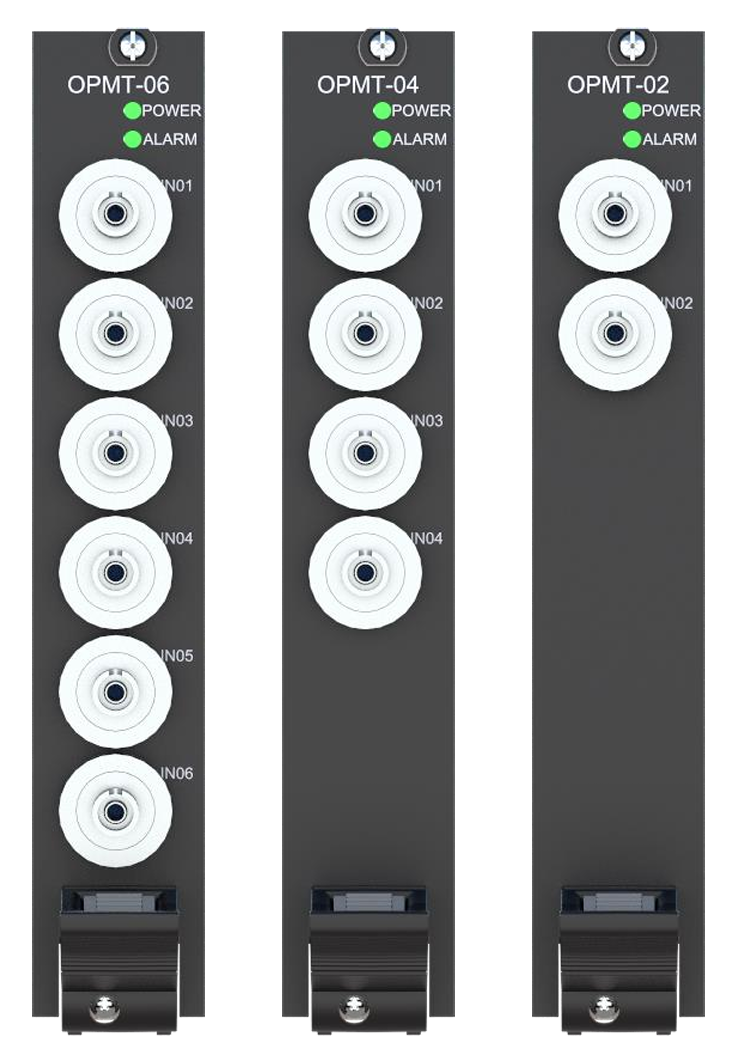

產品：91视频入口 OPMT 高速掃描功率計模塊

91视频入口OPMT係列模塊是基於F1200T測試平台的多通道、高精度、寬動態範圍、高速率的掃描功率計。OPMT係列模塊專為生產全天候測試設計，集成度高、性能穩定、抗幹擾能力強，可編程控製，可與F1200T平台其他模塊組成高速自動波長掃描係統。廣泛用於CWDM/DWDM、EDFA、濾波膜片、光纖連接器、隔離器、光衰減器的自動化測試，具有功率範圍寬、測試精度高、性價比高、可靠性好、操作簡單等特點。

基於高速光功率探測技術，以高於傳統光功率計1-2個數量級的速率測量

支持快速采樣模式，以最快1ms的平均時間測量實時光功率

支持同步觸發掃描模式，對齊同步觸發源，測量波長掃描過程中的光功率

高速度：最高100,000點/秒(10微秒/點)

高精度：0.005dB 2σ噪聲(100,000點/秒)

可變掃描速率：提供不同的掃描速率和測量動態範圍組合

深存儲：>200,000點/通道的數據存儲能力


項目

單位

技術參數

探測器數量

-

2/4/6

探測器類型

-

InGaAs

探測器尺寸

mm

1.5

回波損耗

dB

>55

光功率分辨率

dB

0.001

掃描測量模式

動態範圍

dB

20≤100 (kPoints/s)

>60

1≤20 (kPoints/s)

>70

0.≤Speed≤1   (kPoints/s)

>80

波長範圍

nm

1260 ~ 1650

100kPoints/s時的2σ噪聲(10u平均時間)

dB

0 ~ -20dB

±0.005

dB

-20 ~ -40dB

±0.02

dB

-40 ~ -50dB

±0.05

dB

-50 ~ -60dB

±0.2

采樣率

kPoints/s/channel

≤100

平均時間

-

10us ~ 10ms

數據緩存大小

kPoints/channel

>200

接口

光纖類型

um

5/125 ~ 62.5/125

連接器類型

-

FC[5]

環境

工作溫度

°C

5 ~ 40

存儲溫度

°C

-30 ~ 60

濕度要求

-

15% ~ 80% 相對濕度、非凝露


光器件和光係統的多端口同步IL曲線掃描及相關指標測量

光器件和光係統的多端口同步PDL曲線掃描及相關指標測量

光器件和係統的實時功率采樣測量
