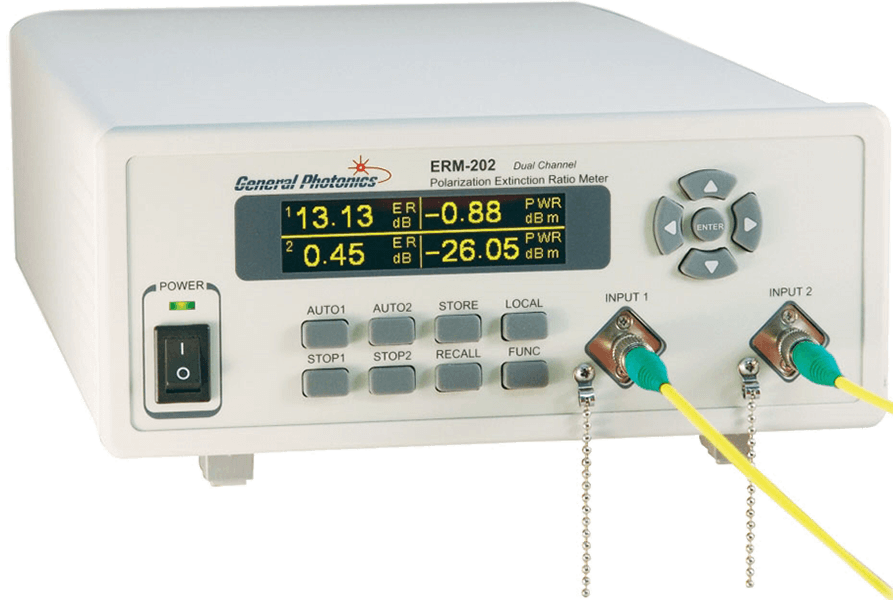

產品：General Photonics ERM-202 消光比測量儀

ERM-202全波段消光比測試儀是一款單通道和雙通道可選的消光比測量儀，可實現1260～1650nm全波段測量。可用於雙路輸出保偏器件的消光比和功率比測量，例如： Y分支光纖陀螺IOC，保偏耦合器（PMC），偏振分束器（PBS），同樣也能評估消偏器的輸出偏振度。

單通道版本也可升級為雙通道版本。每個通道根據PER的模擬電輸出進行反饋控製，並自動對準器件的保偏光纖。PER動態範圍為50dB，角度分辨率為0.06°，比目前市場通用的消光比測試儀高出10~20dB。優於同類競爭對手。高亮OLED屏可以讓用戶在較大視場角，遠距離的情況下都能看清顯示器上的信息。它有四種測量速度，高速用於現場對準，低速用於高精度測量。它能自動測量出PER、偏振角度、功率比和功率，並顯示在OLED屏上。若需要對比測量數據，可通過前麵板下方的按鍵，存儲和調用測量數據。ERM-202為保偏光纖調製器、光波導、激光二極管、PMC、PBS及光纖陀螺中的保偏光纖連接器、消偏器、保偏光纖熔接、保偏光纖環的製造提供了質量保證。

兩個測量通道

同時測量PER和功率比

PER範圍>50 dB

高亮度OLED屏

角度分辨率高

存儲和調用功能

IOC PER及耦合比測試

PMC及PBS、PER及耦合比測試

激光二極管保偏光纖尾端測量

保偏光纖跳線生產

保偏光纖熔接質檢

保偏光纖線圈和光纖陀螺質檢、監測及測量

規格參數

工作波長

1260 - 1620 nm

960 - 1160 nm

600 - 850 nm

校準波長

1550 - 1310 nm

980 - 1064 nm

630 - 830 nm

PER動態範圍

> 50 dB

> 40 dB

> 40 dB

PER測量範圍

0-50dB

輸入功率-5~+10dBm

0-30dB

輸入功率-25~-5dBm

0-40dB

輸入功率0~+10dBm

0-30dB

輸入功率-20~0dBm

0-40dB

輸入光功率範圍

-30~+10dBm

-20~+10dBm

-20~+10dBm

PER分辨率

0.1dB

光功率測量精度

±0.5 dB

光功率損傷閾值

300mW

消光比測量精度

+/- 0.15dB (ER<30dB)

消光比分辨率

0.1 dB

取向角測量精度

+/-1 度
