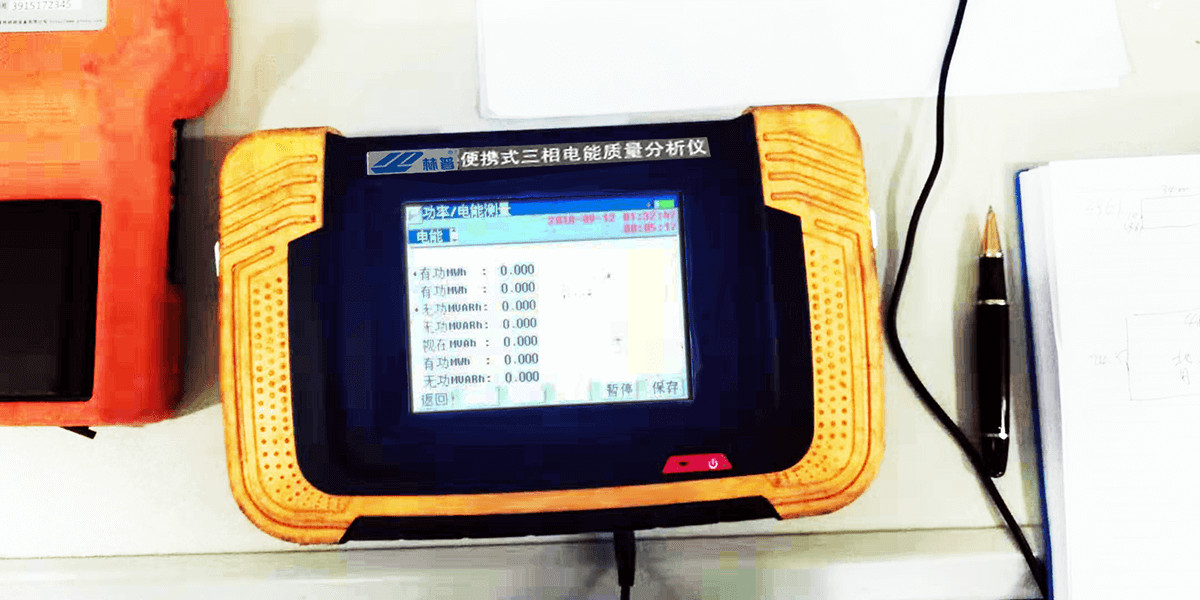

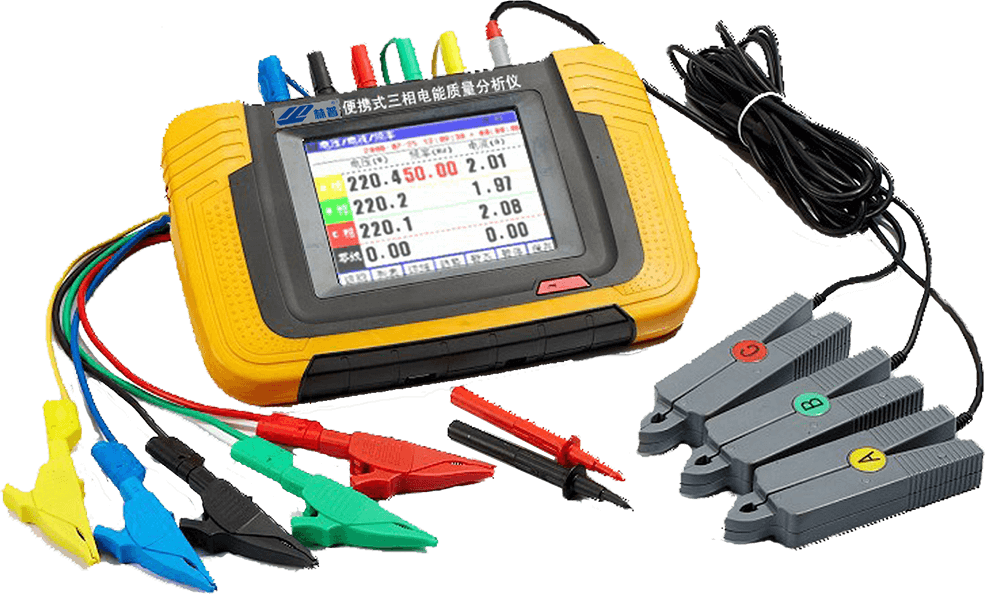

BPT-1861三相電能質量綜合分析儀是對電能質量參數進行檢測及分析的專用便攜式產品，電能質量參數包括頻率，電壓/電流的幅值、諧波、間諧波、不平衡，電壓閃變、電壓驟升驟降和中斷、瞬態，電流浪湧，功率、功率因數等。能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。
項目名稱 | 可測量範圍 | 測量精確度 | 說明 | |
電壓/電流/頻率 | 三相電壓：10~700V(真有效值) 零線電壓：1～70V(真有效值) 三相電流：0~1000A(真有效值，選配1000A電流傳感器) 零線電流：0~25A(真有效值，選配25A電流傳感器) 頻率： 40~70Hz | 電壓：±0.5% 電流：±0.5% 頻率：±0.01Hz |
此處以A相電壓頻率作為測量頻率 | |
功率測量 | 有功：0.05~700KW 視在：0.05~700KVA 無功：0.05~700KVAR 功率因數：0.00~1.00 有功電能：0.01~10000kWh 視在電能：0.01~10000kVAh 無功電能：0.01~10000kVARh 平均功率因數：0.00~1.00 | 有功：±2% 視在：±2% 無功：±2% 功率因數：讀數±0.005 有功電能：±2% 視在電能：±2% 無功電能：±2% 平均功率因數：讀數±0.005 | ||
諧波測量 | 電壓諧波：總諧波、1~50次諧波 電流諧波：總諧波、1~50次諧波 | 電壓諧波： ±0.1(%f) 電流諧波：±1% | ||
三相不平衡 | 基波電壓：10~700V(真有效值) 基波電流：0.5~1000A(真有效值) 基波頻率：40~70Hz 相角：0~360ْ 不平衡度：0.0%~100% | 電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3ْ 電壓不平衡度：讀數±0.2 電流不平衡度：讀數±0.2 |
此處以A相電壓頻率作為總測量頻率 | |
監測記錄 | 可記錄參數：三相電壓、三相電流、零線電流、電壓諧波（總諧波、1~25次諧波）、電流諧波（總諧波、1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變 | 記錄時長＝（儀表可記錄最大數據個數×保存時間間隔）/60分鍾=18635*3秒/3600秒鍾=15.5小時 保存時間間隔：3S～30Mmin 記錄時長：15小時～388天 | 采集間隔設置3秒，可監測15.5小時，采集間隔設置30分種可監測388天(3秒～30分連續可調) | |
驟升驟降 | 電壓驟升、電壓驟降以及暫時斷電 | 最多可記錄40個事件 | ||
波 動 | 電壓波動量：0.1%~10.0% | 測量誤差：±5％ | ||
閃 變 | 短時閃變 長時閃變 | 短時間閃變測量誤差:±5％ 長時間閃變測量誤差：±5％ | ||
數字示波器 | 三相電壓、三相電流、零線電壓和零線電流瞬時波形 | 最大采樣頻率：200KHz 最小采樣頻率：100Hz | ||
型 號 | BPT-1861 | |||
尺 寸 | 290×110×55mm | |||
顯示屏 | 觸摸屏，5.7寸320×240彩色圖形LCD | |||
通訊接口 | USB | |||
重 量 | 1.6KG | |||
內 存 | 128M bit | |||

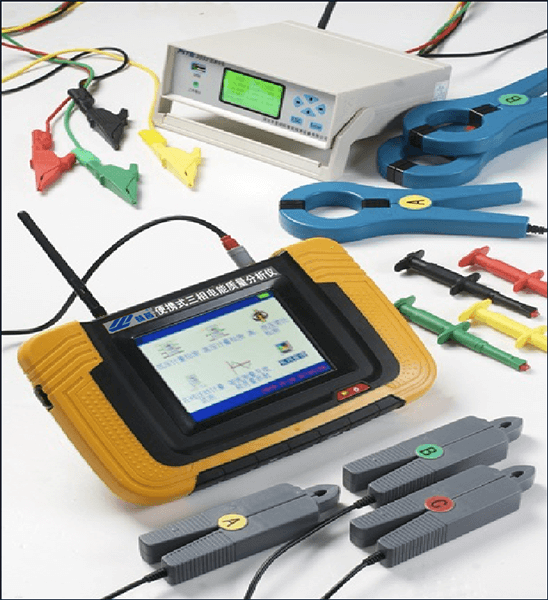

BPT-1861三相電能質量綜合分析儀，是對電網運行質量進行檢測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測
儀表使用觸摸屏，使操作更簡單、方便；
可進行測量，並保存數據，將其上傳到PC機進行分析；
中文菜單操作，簡單易學。
模塊化結構，設計合理，運行可靠。
電壓/電流/頻率測量功能
諧波測量功能
功率測量功能
三相不平衡測量功能
浪湧電流測量功能
波動/閃變測量功能
驟升/驟降測量功
監測記錄功能
數字示波器功能
